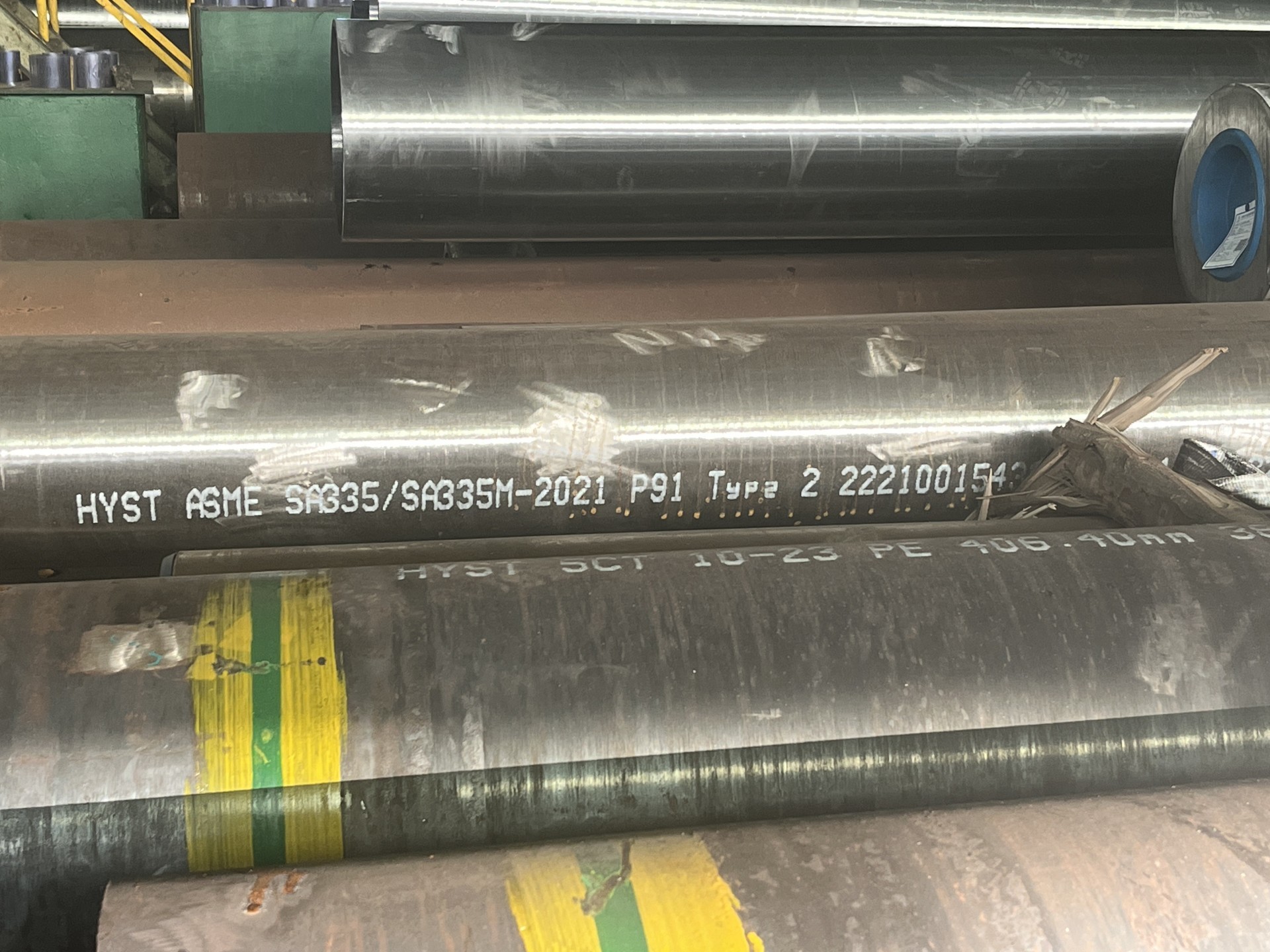

在现代工业高温高压领域，ASME 及 ASTM 标准 A335 P91 Type 2 合金无缝钢管凭借其卓越的耐高温性能和稳定的力学表现，成为电力、石油化工、核能等行业的关键材料。本文将从材质特性、执行标准、化学成分、力学性能及应用案例等维度进行深度解析，为行业用户提供专业参考。
P91 Type 2 属于改良型 9Cr-1Mo 马氏体耐热钢，通过添加钒（V）、铌（Nb）、氮（N）等合金元素优化性能，形成细晶强化结构。与 Type 1 相比，Type 2 的化学成分控制更严格，尤其在高温高压环境下展现出更优异的抗蠕变性和耐腐蚀性。其组织为回火马氏体，具有高抗氧化性和抗高温蒸汽腐蚀能力，使用温度范围可达 625℃。
P91 Type 2 严格遵循ASTM A335/A335M 及 ASME SA335/SA335M《高温工况用铁素体合金无缝钢管标准规范》，同时兼容 ASTM A213 T91 标准，性能等效于国标 GB/T 5310 的 10Cr9Mo1VNbN。该标准对化学成分、热处理工艺、力学性能及表面质量均有明确要求，例如：
- 热处理需采用 “正火 + 回火” 工艺，正火温度 1040±10℃，回火温度 780±15℃，以确保晶粒细化至 ASTM No.5 级。
- 表面需进行机加工，清除氧化皮并防腐处理，满足 ASME B31.1 等压力管道标准。
根据 ASTM A335/A335M 标准，P91 Type 2 的化学成分（质量百分比）如下：
| 元素 |
含量范围 |
作用解析 |
| C |
0.08~0.12% |
平衡强度与可焊性，碳含量过高易导致焊接裂纹。 |
| Cr |
8.0~9.5% |
形成 Cr₂O₃氧化膜，提升抗氧化性与耐蚀性，高温下稳定性能。 |
| Mo |
0.85~1.05% |
增强高温强度与抗蠕变性，抑制晶粒粗化。 |
| V |
0.18~0.25% |
形成 V₄C₃碳化物，细化晶粒并沉淀强化。 |
| Nb |
0.06~0.10% |
生成 Nb (CN) 析出相，提升热强性与抗疲劳性能。 |
| N |
0.03~0.07% |
稳定奥氏体，增强固溶强化效果。 |
| Al |
≤0.04% |
脱氧剂，提高钢材纯净度。 |
依据 ASTM A335/A335M 标准，P91 Type 2 的力学性能指标如下：
| 性能指标 |
数值要求 |
工程意义 |
| 抗拉强度 |
≥585 MPa |
承受高温高压环境下的拉伸载荷，例如超临界锅炉主蒸汽管道的应力要求。 |
| 屈服强度 |
≥415 MPa |
确保材料在塑性变形前的稳定性，适用于高压蒸汽输送系统。 |
| 断后伸长率 |
≥20% |
良好的塑性变形能力，适应管道安装与热胀冷缩需求。 |
| 高温持久强度 |
620℃/10 万小时 ≥100 MPa |
长期高温下的抗蠕变能力，较传统 P22 钢种寿命提升 10 倍。 |
1. 电力行业
P91 Type 2 广泛用于亚临界、超超临界电站锅炉的高温过热器、再热器及主蒸汽管道。例如：
- 超超临界机组：主蒸汽管道壁厚减薄 40%，单台百万机组年省钢材 800 吨，同时耐受 625℃高温与 30MPa 压力。
- 惠州乙烯项目：超高压蒸汽管线首次大面积使用 P91 Type 2，通过优化焊接工艺评定解决低温脆性断裂问题，保障设备安全运行。
2. 石油化工行业
在加氢裂化、催化重整等装置中，P91 Type 2 用于高温高压管道及反应器：
- 巴斯夫湛江一体化项目：P91 Type 2 管线成功应用于乙烯装置，通过光谱检测技术解决异形管件焊接质量难题，单日焊接量达 1800 寸。
- 加氢反应器：耐受 18MPa 氢分压与 550℃高温，抗氢脆性能显著优于传统合金钢。
3. 核能领域
作为第四代核电站液态金属冷却快堆的传热管首选材料，P91 Type 2 在 600℃液态钠环境下仍保持稳定的力学性能，确保核反应堆的长期安全运行。
4. 舰船动力系统
燃气轮机排气管采用 P91 Type 2 后，重量减轻 35%，航速提升 15%，同时耐受 800℃高温尾气腐蚀。
ASME 及 ASTM 标准 A335 P91 Type 2 合金无缝钢管凭借其科学的化学成分设计与严格的制造工艺，成为高温高压工况下的核心材料选择。通过精准控制合金元素配比与热处理参数，其性能在电力、石化、核能等领域得到充分验证。随着工业技术向高效化、清洁化发展，P91 Type 2 的应用前景将更加广阔。
