P280GH是一种什么材质无缝钢管？

一、标准体系与材料定位

• 欧洲标准：EN 10216-2（高温用无缝钢管）和 EN 10222-2（承压钢锻件）明确其化学成分与机械性能要求。
• 法国核电标准：RCC-M 中的 M1152 规范将其列为核电站关键部件材料，用于蒸汽发生器给水控流、辅助给水系统等核心场景。
• 中国标准：与 GB 24512.1-2009《核电站用无缝钢管》中的 HD280、HD280Cr 性能相似，也与 JB 4726-2000 中的 16Mn 锻件接近。

二、化学成分与机械性能

• 主体元素：C: 0.08-0.20%，Si<0.40%，Mn:0.90-1.50%，P≤0.025%，S≤0.015%。
• 关键控制：Cr+Cu+Mo+Ni 总量≤0.70%，碳当量（Ceq）≤0.45%，确保焊接时热影响区不产生冷裂纹。

• 常温指标：屈服强度≥280MPa，抗拉强度 410-550MPa，伸长率≥24%，冲击功 KV≥27J（0℃或 - 20℃）。
• 高温特性：在 300℃时仍能保持≥245MPa 的屈服强度，适用于蒸汽系统等高温环境。

三、制造工艺与热处理

• 熔炼：采用电炉或同等工艺，确保成分均匀性。
• 成型：热轧或冷拔工艺制造无缝钢管，壁厚范围 8-130mm，外径 219-1200mm。

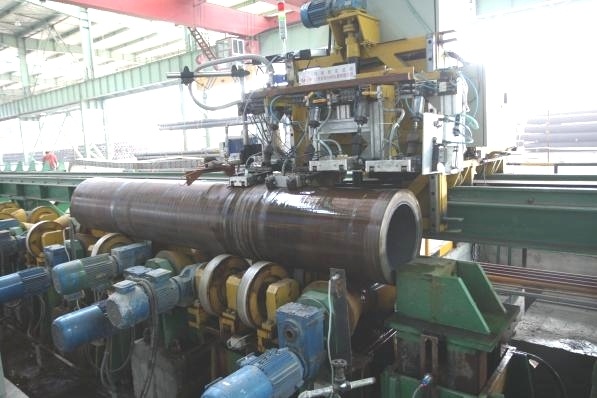

• 检测：需通过压扁、扩口、金相分析等严格测试，核电应用中需 100% 无损探伤。

• 常规状态：正火（N，880-920℃空冷）或正火 + 回火（NT，600-640℃空冷），细化晶粒并提升韧性。
• 特殊需求：淬火 + 回火（QT）可进一步提高强度，但需平衡塑性与焊接性能。

四、核心应用领域

• 关键部件：蒸汽发生器主蒸汽管道、给水控制系统、辅助给水系统的轧制或锻造管件，如弯头、法兰等。
• 典型案例：秦山核电站二期扩建工程中，P280GH 与 A335P22 异种钢焊接用于主蒸汽旁路管道。

• 高温高压管道：炼油、化工行业的加热炉管、热交换器管，承受 300℃以上工况。
• 压力容器：与 16Mn 类似，用于制造壳体、管板等结构件，但高温性能更优。

五、焊接与加工注意事项

• 常规焊接：可采用手工电弧焊（焊条如 E4303）或埋弧焊，无需预热即可获得良好焊缝质量。
• 异种钢焊接：与 A335P22（Cr-Mo 钢）焊接时，建议使用高匹配焊材（如 TGS-2CM L 焊丝 + R407 焊条），焊前预热 200-350℃，焊后需 720-760℃回火以消除应力。

• 冷加工：允许冷弯、扩口，但需控制变形量以避免脆化。
• 热加工：加热温度≤1050℃，终锻温度≥850℃，避免晶粒粗大。

六、标准更新与市场动态

• 欧洲 EN 10216-2 已更新至 2024 版（BS EN 10216-2:2024），强化高温性能要求。
• 中国 GB 24512.1-2009 仍为现行标准，部分企业（如扬州诚德钢管）已实现国产化生产。

• 进口渠道：欧洲蒂森克虏伯、法国瓦卢瑞克等企业为主要供应商。
• 国产替代：中国企业如江苏诚德钢管集团已批量生产符合 RCC-M 标准的 P280GH 钢管，用于 CAP1400 等国产核电项目。

总结
